OT-Band VARIANT® VN 5959/160 Edelstahl 2-teilig Flachkopf
1 / 4
für gefälzt-flächenbündige Objekttüren an Blockzargen und Blendrahmen
- für Blockzargen und Blendrahmen
- für gefälzt-flächenbündige Objekttüren
- innenliegender, verdrehsicherer Schraubstift
- verdeckt liegende, wartungsfreie Axial-Radial-Gleitlager
Technische Daten
| Oberfläche | matt |
| Rollen-ø | 22,5 mm |
| Rollenlänge | 160 mm |
| Farbton | edelstahl |
| Anlaufring-ø | 30 mm |
| Ausführung Falz | gefälzt-flächenbündig |
| DIN-Richtung | DIN Links-Rechts |
| Einsatzbereich | Objekttür |
| Fräser-ø | 24 mm |
| Materialstärke | 3,5 mm |
| Stift-ø | 10 mm |
| Tragkraft | 120 kg |
| Produktart | Objektband |
Produktbeschreibung
SIMONSWERK Objektband VARIANT VN 5959/160 für gefälzt-flächenbündig einschlagende Türen an Blockzargen und Blendrahmen. CE-zertifiziert, Belastungswert 120 kg, Rollenlänge 160 mm, Rollendurchmesser 22,5 mm, DIN rechts und links verwendbar. Innenliegender, verdrehsicherer Schraubstift, verdeckt liegende, wartungsfreie Axial-Radial-Gleitlager mit groß dimensionierten Lagerflächen.
Dokumente

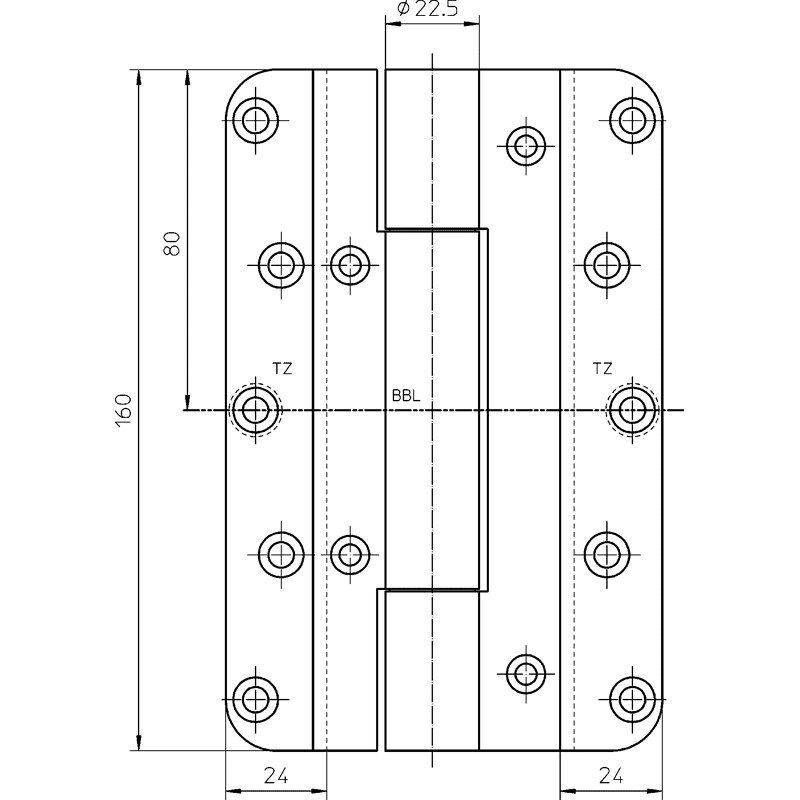

CAD Zeichnung
APPLICATION/DXF
CAD Zeichnung
APPLICATION/DXF
Hinweis Belastungswert
PDF
Leistungserklärung
PDF
Pflegehinweis Edelstahl
PDF
Preise sichtbar nach Anmeldung
Alle Preisangaben netto zzgl. gesetzliche MwSt.
Melden Sie sich an oder registrieren Sie sich um Ihre individuellen Preise zu sehen.
Melden Sie sich an oder registrieren Sie sich um Ihre individuellen Preise zu sehen.
Artikel-Nr.
SW.0389
Hersteller-Artikel-Nr.
500000628
Verpackungseinheit
2 St.
Positionskommission (optional)
St.
