OT-Band VARIANT® VN 3948/160 Edelstahl 2-teilig Flachkopf
1 / 4
für ungefälzte Objekttüren an Blockzargen und Blendrahmen
- für Aufnahmeelemente VARIANT V
- für Blockzargen und Blendrahmen
- für ungefälzte Objekttüren
- innenliegender, verdrehsicherer Schraubstift
- verdeckt liegende, wartungsfreie Axial-Radial-Gleitlager
Technische Daten
| Oberfläche | matt |
| Rollen-ø | 22,5 mm |
| Rollenlänge | 160 mm |
| Farbton | edelstahl |
| Anlaufring-ø | 30 mm |
| Ausführung Falz | ungefälzt |
| DIN-Richtung | DIN Links-Rechts |
| Einsatzbereich | Objekttür |
| Fräser-ø | 24 mm |
| Materialstärke | 3,5 mm |
| Stift-ø | 10 mm |
| Tragkraft | 120 kg |
| Produktart | Objektband |
Produktbeschreibung
SIMONSWERK Objektband VARIANT VN 3948/160 für ungefälzte Türen an Blockzargen und Blendrahmen mit SIMONSWERK Klemmblock VARIANT V 3604 bzw. SIMONSWERK Klemmnuss VARIANT V 3605. CE-zertifiziert, Belastungswert 120 kg, Rollenlänge 160 mm, Rollendurchmesser 22,5 mm, DIN rechts und links verwendbar. Innenliegender, verdrehsicherer Schraubstift, verdeckt liegende, wartungsfreie Axial-Radial-Gleitlager mit groß dimensionierten Lagerflächen.
Dokumente

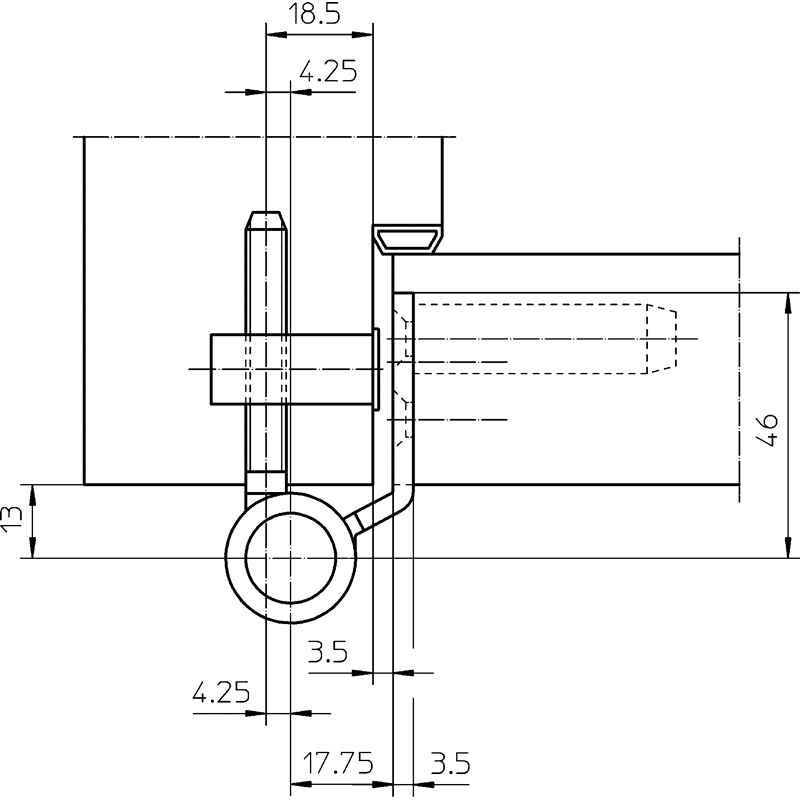

CAD Zeichnung
APPLICATION/DXF
CAD Zeichnung
APPLICATION/DXF
Hinweis Belastungswert
PDF
Leistungserklärung
PDF
Pflegehinweis Edelstahl
PDF
