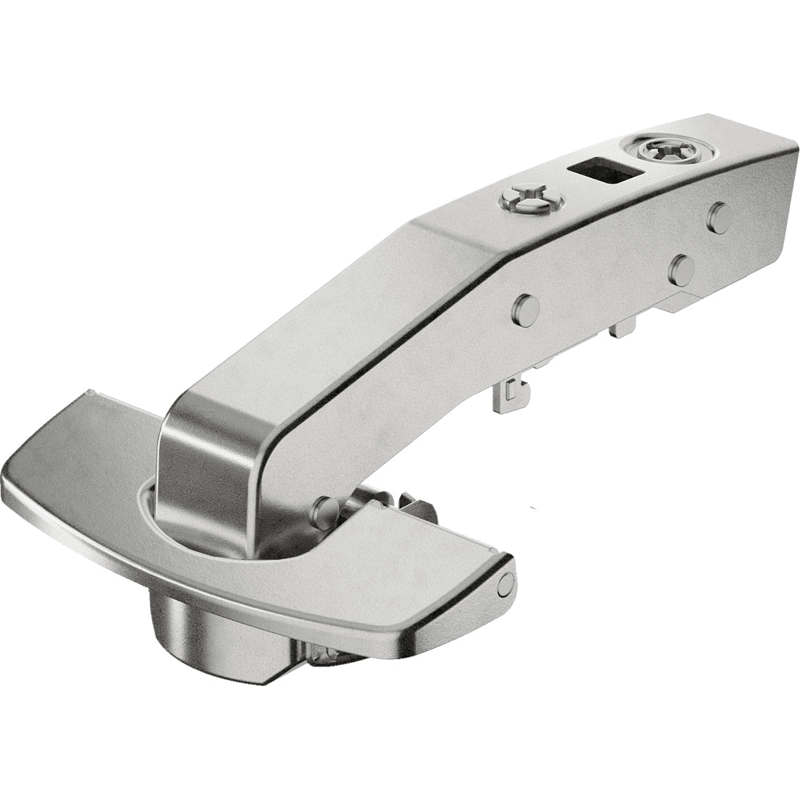

Stollentopfscharnier Sensys 8639i W90 95° mit integrierter Dämpfung
Technische Daten
| Anschlagart | Innenanschlag (einliegend) |
| Topf-ø | 35 mm |
| Öffnungswinkel | 95 ° |
| Hettich direkt Basis | 4 |
| Integrierte Auflagenverstellung | +3 mm / -2 mm |
| Integrierte Tiefenverstellung | +1 mm / -2 mm |
| Konstruktion | Eckschrank 90° (W90) |
| Schließmechanik | mit integrierter Dämpfung |
| Schnellmontage Korpus | Ja |
| Türeigenschaft | Gedämpftes Schließen mit Zuhaltung, Auf Druck öffnend (Push to open) |
Alle technischen Daten anzeigen
Ausführungen
Produkte: 4
Sortierung:
Relevanz
Möbel-Topfscharnier, Sensys 8639i, 9088021, 95°, Zinkdruckguss silber vernickelt
09088021
| 9088021 (522231)
Innenanschlag (einliegend)
VPE
50 St.
Möbel-Topfscharnier, Sensys 8639i, 9091748, 95°,Kröpf. 4mm, ZDG obsidianschwarz
09091748
| 9091748
Innenanschlag (einliegend)
VPE
50 St.
Möbel-Topfscharnier, Sensys 8639i, 9088075, 95°, Zinkdruckguss silber vernickelt
09088075
| 9088075 (522232)
Innenanschlag (einliegend)
VPE
50 St.
Möbel-Topfscharnier, Sensys 8639i, 9091780, 95°,Kröpf. 4mm, ZDG obsidianschwarz
09091780
| 9091780
Innenanschlag (einliegend)
VPE
50 St.
Technische Daten
| Anschlagart | Innenanschlag (einliegend) |
| Topf-ø | 35 mm |
| Öffnungswinkel | 95 ° |
| Hettich direkt Basis | 4 |
| Integrierte Auflagenverstellung | +3 mm / -2 mm |
| Integrierte Tiefenverstellung | +1 mm / -2 mm |
| Konstruktion | Eckschrank 90° (W90) |
| Schließmechanik | mit integrierter Dämpfung |
| Schnellmontage Korpus | Ja |
| Türeigenschaft | Gedämpftes Schließen mit Zuhaltung, Auf Druck öffnend (Push to open) |
| Türstärke max. | 28 mm |
| Türstärke min. | 15 mm |
| Zuhaltung | Ja |
| Produktart | Topfscharnier |
